MES y ejecución de fabricación: desarrollo e integración a medida
Cada orden se fabrica con la instrucción y el material correctos, y queda registrado qué se hizo, quién lo hizo y qué controles pasó.

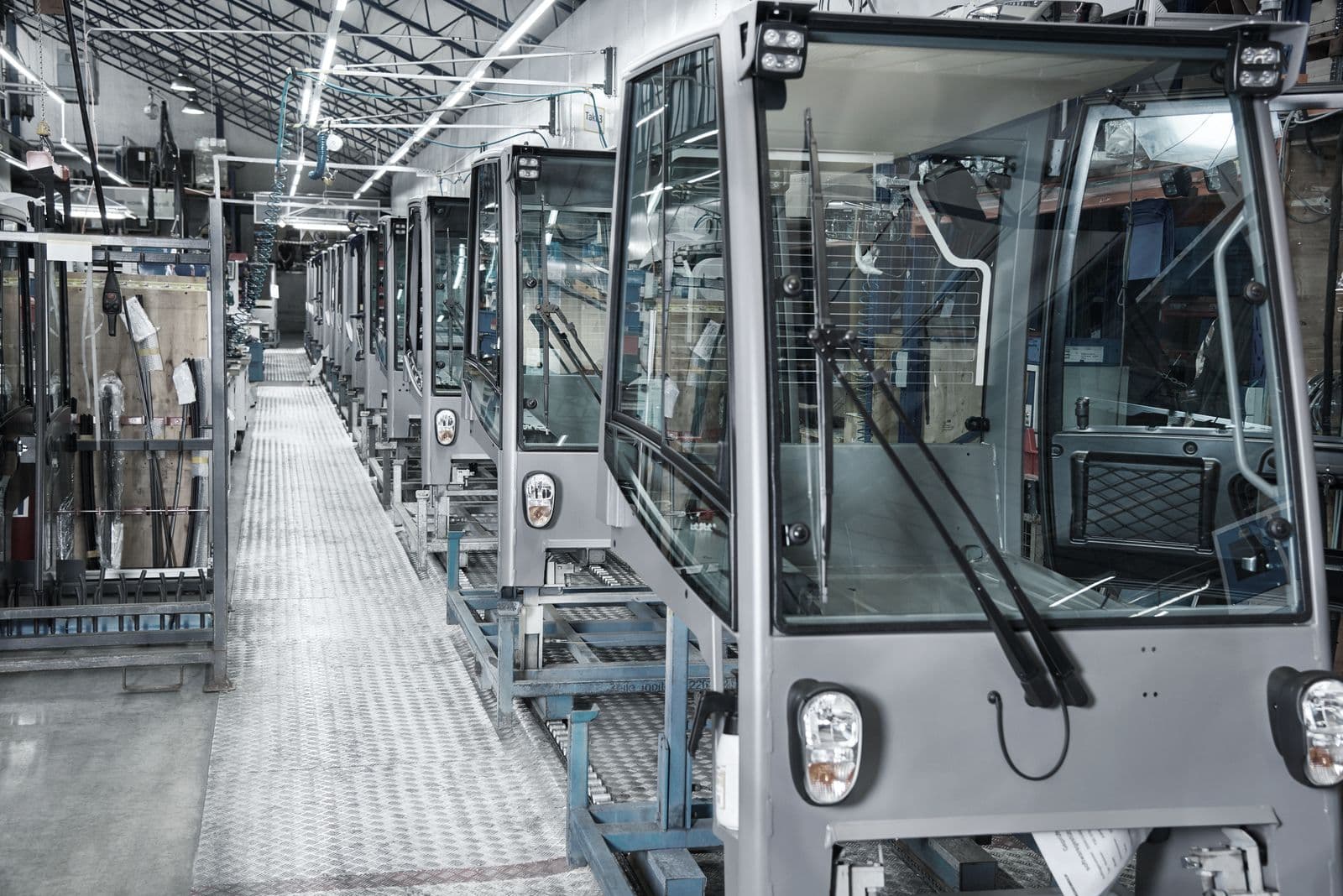

Foto: Fritzmeier Gruppe · CC BY-SA 4.0
Contexto · MES a medida
El ERP dice qué hay que fabricar y la máquina sabe cuántas piezas lleva; entre ambos queda la ejecución, que en muchas plantas se apoya en papel. El operario recibe la orden impresa, apunta el lote de material a mano, rellena el control de primera pieza en una hoja y declara al final del turno. Un sistema de ejecución de fabricación (MES) lleva esa capa al puesto: muestra la orden y su instrucción vigente, comprueba el material leído, pide los controles en el momento que tocan, bloquea lo que no cumple y calcula los indicadores con reglas escritas. Diseñamos MES completos o módulos concretos, como puesto de operario, calidad en línea u OEE, encima de lo que ya funciona en vuestra planta.
Escenarios operativos
MES a medida en la práctica
Ejemplos de lo que se podría diseñar. No describen proyectos realizados.
01
Arranque de orden con verificación de material
- Entrada
- Orden liberada desde el ERP con lista de materiales, lote reservado en almacén y operario identificado en el puesto con su tarjeta.
- Procesamiento
- El MES muestra la instrucción vigente, pide leer la etiqueta del material, compara el lote con la reserva y solo habilita el arranque si coinciden o si un responsable autoriza la sustitución.
- Salida
- Orden en marcha con el lote consumido registrado, la versión de instrucción usada y la autorización, si la hubo, con su motivo.
02
Control de primera pieza que bloquea la orden
- Entrada
- Plan de control de la referencia con las características críticas, sus tolerancias y la frecuencia de muestreo acordada.
- Procesamiento
- Al arrancar, el MES pide las mediciones de la primera pieza; si alguna sale de tolerancia, deja la orden en espera y avisa a calidad, que libera o abre una no conformidad.
- Salida
- Registro de mediciones ligado a la orden y al lote, y orden detenida hasta una decisión registrada de calidad.
03
OEE de un turno con definición escrita
- Entrada
- Ejemplo hipotético: turno de 480 minutos con 30 de parada planificada, 45 de paradas no planificadas, cadencia teórica de dos piezas por minuto, 729 piezas fabricadas y 700 buenas.
- Procesamiento
- El MES aplica la definición acordada: disponibilidad 405/450, rendimiento 729 frente a 810 teóricas y calidad 700/729; multiplica las tres y conserva el detalle de cada parada y de cada rechazo.
- Salida
- OEE del turno de 77,8 % con su desglose (90 % por 90 % por 96 %) y acceso a las paradas y rechazos que lo explican.
04
Cambio de versión de una instrucción de trabajo
- Entrada
- Nueva versión de instrucción aprobada por ingeniería para una referencia, con fecha de entrada en vigor y motivo del cambio.
- Procesamiento
- El MES publica la versión en los puestos desde la fecha indicada, mantiene la anterior en las órdenes ya arrancadas y pide al operario confirmar la lectura de los cambios.
- Salida
- Cada orden queda ligada a la versión con la que se fabricó y a la confirmación de lectura de quien la ejecutó.
Antes y después
Qué cambiaría en la operación
Ejemplo hipotético: una planta de componentes con tres líneas, un ERP que libera órdenes y máquinas que ya exponen contadores por OPC UA.
01 · Antes
La orden se imprime, el lote de material se apunta a mano, la primera pieza se mide en una hoja y la producción se declara en el ERP al final del turno con datos teóricos.
02 · Sistema propuesto
Un MES a medida muestra en cada puesto la orden y su instrucción, verifica el material leído, pide los controles en su momento, recibe contadores de la integración OT/IT y cierra la orden con datos reales.
03 · Después
Calidad detiene una orden en el momento en que una medición sale de tolerancia, producción ve el OEE con sus causas y el ERP recibe consumos y cantidades reales por lote.
Alcance
Qué resuelve MES a medida y qué no
Dentro del alcance
- Mostrar en el puesto la orden en curso con su ruta, la instrucción de trabajo vigente y los parámetros de la versión aprobada.
- Comprobar al arrancar que el material leído es el reservado para la orden y registrar el lote consumido sin transcripciones.
- Pedir los controles de calidad en el momento definido (primera pieza, frecuencia, cambio de lote) y bloquear la orden si falta uno crítico.
- Registrar paradas con su motivo y calcular disponibilidad, rendimiento y calidad con una definición escrita y la misma para todas las líneas.
- Cerrar cada orden con consumos reales, cantidades buenas y rechazadas y genealogía del lote fabricado.
Fuera del alcance
- No adquiere por sí mismo las señales de máquina: se apoya en la integración OT/IT para leer contadores, estados y alarmas.
- No planifica la producción a capacidad finita ni sustituye al ERP en necesidades, costes o inventario valorado.
- No toca el control de la máquina: no escribe consignas ni modifica la lógica de los autómatas.
Integración
Cómo se integra MES a medida con lo que ya existe
El MES ocupa el nivel 3 del modelo ISA-95, entre la planificación del negocio del ERP en el nivel 4 y el control de los niveles inferiores. Hacia arriba intercambia órdenes y confirmaciones con el ERP; hacia abajo recibe contadores, estados y alarmas a través de la integración OT/IT, sin escribir en el control. A los lados conversa con calidad, almacén y mantenimiento. Se acuerda por escrito qué sistema manda en cada dato y qué ocurre cuando una conexión se cae.
- ERP: órdenes liberadas, listas de materiales y rutas hacia abajo; consumos, producción y estado de lotes hacia arriba
- Integración OT/IT: contadores, estados de marcha y paro y alarmas, ya normalizados
- Sistema de almacén: reservas y ubicaciones de material, entradas de producto terminado
- Calidad: planes de control, no conformidades y liberación de lotes
- Mantenimiento: paradas por avería con su motivo para abrir órdenes de trabajo
Modalidades de despliegue que suelen plantearse
Se elige en cada proyecto tras evaluar requisitos y sistemas existentes.
Controles desde el diseño
Datos, validaciones y permisos
Antes de desarrollar
- Rutas, listas de materiales y planes de control fiables en el ERP o en ingeniería; el MES ejecuta lo que esté definido.
- Lista cerrada de motivos de parada y definición escrita del OEE, acordadas con producción antes de medir.
- Identificación de operarios en el puesto y etiquetas legibles en el material para que la verificación no dependa de teclear.
- Puestos con pantalla y lector en un entorno de planta, con red segmentada según defina el responsable de sistemas industriales.
- Responsables nombrados para aprobar instrucciones, liberar lotes y autorizar sustituciones de material.
Riesgos, límites y mantenimiento
- Si el MES pide más registros de los que aporta, los operarios lo rellenarán al final del turno y el dato perderá valor; cada pantalla debe ahorrar trabajo.
- Un OEE calculado con definiciones distintas en cada línea no se puede comparar; la definición se versiona como cualquier otra regla.
- Los MES comerciales cubren mucho; desarrollar a medida lo que un producto ya resuelve encarece el proyecto sin aportar diferencia.
- Bloquear órdenes por controles críticos exige que calidad responda a tiempo; si no, la planta buscará cómo saltarse el bloqueo.
Antes de desarrollar
Alternativas a desarrollar MES a medida
| Opción | Cuándo encaja | Límites |
|---|---|---|
| MES comercial | El proceso de la planta encaja en lo que hace el producto y las licencias son asumibles. | Adaptar procesos particulares cuesta, y la integración con ERP y máquinas sigue siendo un proyecto. |
| Funciones de control de planta del ERP | Declaraciones y consumos sencillos, sin calidad en línea exigente. | Pantallas de puesto, bloqueos por control y datos de máquina en tiempo útil suelen quedar cortos. |
| Software de mercado de OEE y monitorización de paradas | El objetivo inicial es medir disponibilidad y causas de parada. | No gestiona instrucciones, verificación de material, controles de calidad ni genealogía de lote. |
| Hoja de ruta en papel mejorada y declaración en terminal | Planta pequeña o proceso todavía cambiante. | Transcripción, controles que no bloquean nada y trazabilidad lenta ante una reclamación. |
Sectores, servicios y lecturas relacionadas
Última revisión:
Sectores donde se aplicaría
Cómo se contrata
Preguntas frecuentes
¿Qué diferencia hay entre un MES y la integración OT/IT?
La integración OT/IT lleva los datos de máquina (contadores, estados, alarmas) a donde se necesitan. El MES es uno de esos destinos y añade lo que la máquina no sabe: qué orden se fabrica, con qué material y con qué instrucción, qué controles se han hecho y qué se libera. Un MES puede funcionar con datos introducidos en el puesto, pero rinde mucho más con la integración OT/IT debajo.
¿Conviene un MES comercial o uno a medida?
Si vuestro proceso encaja en lo que hace un producto y el coste de licencias es razonable, un MES comercial suele ser más rápido. El desarrollo a medida compensa cuando la planta tiene un proceso muy particular, cuando solo hace falta una pieza concreta (puesto de operario, calidad en línea, OEE) o cuando hay que convivir con sistemas que el producto no conecta.
¿ISA-95 obliga a algo?
No es una norma de obligado cumplimiento: es un modelo para describir la frontera entre los sistemas de negocio y los de fabricación, también publicado como IEC 62264. Sirve para acordar vocabulario y responsabilidades entre planta y sistemas, y para no reinventar qué datos se intercambian entre los niveles 3 y 4.
